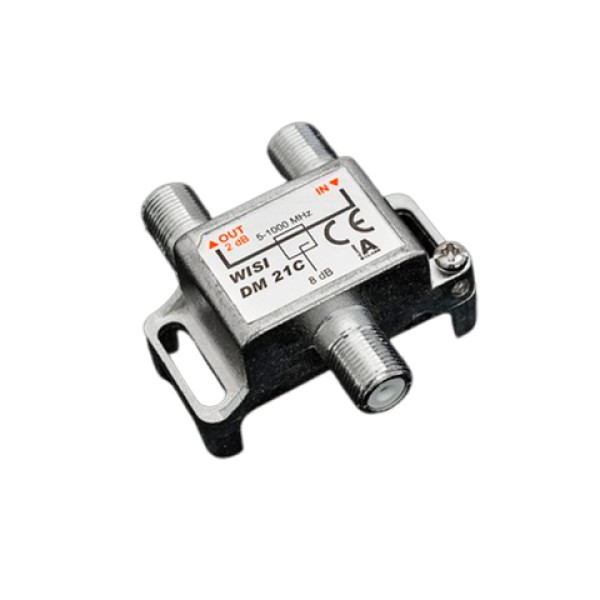

Делитель WISI DM 21 C

Модель WISI DM 21 C - это однонаправленный ответвитель (tap), а не простой делитель (сплиттер). Хотя обе эти категории устройств используются для распределения сигнала, у них есть ключевое отличие.

Основное отличие от сплиттера

• Делитель (сплиттер) делит сигнал на равные части, и все выходы имеют примерно одинаковые потери.

• Ответвитель (tap) имеет один основной, "проходной" выход (run-through) с минимальными потерями и один или несколько "отводных" выходов (tap), где сигнал значительно ослабляется.

Это позволяет использовать ответвитель для последовательного подключения устройств в длинной линии. Основной сигнал идёт дальше по линии с небольшим затуханием, а ответвлённый сигнал используется для одного конкретного приёмника.

Основные характеристики WISI DM 21 C

• Тип устройства: Однонаправленный ответвитель (1-way tap).

• Порты:

  • 1 входной порт.

  • 1 проходной порт (с минимальными потерями).

  • 1 отводной порт (с бóльшими потерями).

• Диапазон частот: 5 до 1000 МГц. Подходит для аналогового, цифрового телевидения (DVB-T/T2, DVB-C) и радио.

• Вносимые потери (проходные): Примерно 1.5 - 2.0 дБ. Это очень низкие потери, что позволяет сигналу идти дальше по магистральной линии.

• Потери на ответвлении (отводные): 8 дБ. Это ослабление сигнала, которое получает устройство, подключенное к отводному порту.

• Коэффициент экранирования: > 85 дБ (класс А). Обеспечивает высокую защиту от внешних помех.

• Разъёмы: Стандартные F-разъёмы.

• Назначение: Предназначен для внутренней установки и совместим с обратным каналом (return path compatible), что важно для интерактивных услуг в кабельных сетях.

Когда и зачем используется WISI DM 21 C?

DM 21 C идеально подходит для построения распределительных сетей, где нужно отвести сигнал на одно устройство, не сильно ослабляя основной сигнал для следующих устройств в цепочке. Например, в многоквартирном доме, где кабель идёт от этажа к этажу, на каждом этаже может быть установлен такой ответвитель, чтобы отвести сигнал на одну квартиру, а основной сигнал пустить дальше к следующим этажам.

Важно: Некоторые источники указывают, что модель DM 21 C снята с производства и заменена на более новые модели, например, DM 61A. Тем не менее, это не умаляет её технических достоинств как ответвителя.
