Код Товара: fujikura-90s+
Производитель: Fujikura
Отзывы:
0
130 000 000.00с.
109 000 000.00с.
Без НДС:
109 000 000.00с.

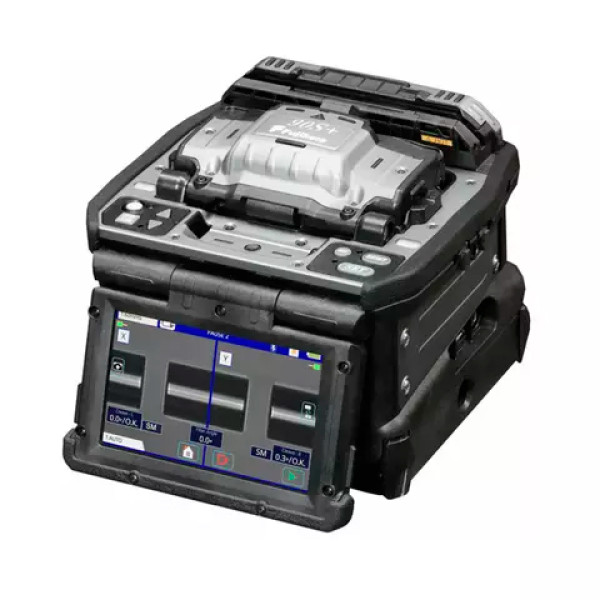

Fujikura 90S+ – это сварочный аппарат, оснащенный прецизионными линзами, благодаря чему обеспечивается точное выравнивание волокна по сердцевине. Кроме того, такие линзы позволяют сварочному аппарату распознавать разные типы волокон.
Модель 90S+ отличается передовой технологией обработки изображений, что позволяет устройству анализировать изображения волокон по яркости. Выравнивание волокон по сердцевине обеспечивает минимальные потери. Устройство имеет функцию распознавания волокон, что гарантирует автоматическое определение оптимальных параметров дугового разряда в соответствии с типом волокон.
Благодаря высокому уровню автоматизации функций в Fujikura 90S+, процесс сварки волокон занимает намного меньше времени. Для того, чтобы выполнить сварку, пользователю достаточно лишь установить волокна. Для автоматизации процессов используются специальные зажимы для волокон, которые удерживают их после сварки.
Особенности
- Время сварки: 7-9 секунд (режим SM FAST).
- Время термоусадки: 13-15 секунд (для КДЗС 60 мм).
- Система выравнивания волокон по сердцевине.
- Усовершенствованная технология обработки изображений.
- Функция распознавания волокон.
- Быстрые автоматизированные функции.
- Открытие ветрозащитной крышки занимает на 80% меньше времени по сравнению с Fujikura 80S.
- Укладка волокна в нагреватель занимает на 50% меньше времени по сравнению с Fujikura 80S.
- Простая установка гильзы КДЗС.
- Крышка кейса для переноски может использоваться как рабочий стол.
- Вместительный кейс для переноски. В нем есть два выдвижных ящика для хранения, а поддон для деталей можно разделить на две части.
- Зажим для оболочки волокон совместим с трубкой внешней изоляции.
- Беспроводная передача данных позволяет проводить автоматическое вращение лезвия в случае его износа.
- К аппарату можно одновременно подключить два скалывателя.
- Управление сроком службы лезвия: сварочный аппарат отображает срок службы, сообщает об изменении высоты и положения лезвия, а также о необходимости замены.
- Встроенная в сварочный аппарат инструкция.
- Срок службы батареи увеличен до 500 циклов перезарядки.
- Повышенный ресурс электродов – на одном комплекте можно выполнять до 5000 сварок, без ухудшения качества сварки.

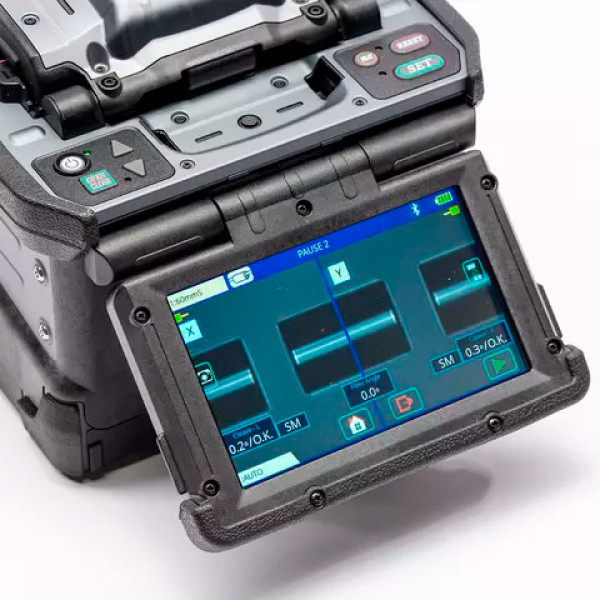

- 5-дюймовый цветной TFT сенсорный экран.
Технические характеристики
| Выравнивание волокна | выравнивание волокон по сердцевине | |
| Типы свариваемых волокон | тип волокна | одномодовые оптические волокна |
| многомодовые оптические волокна | ||
| диаметр внешнего слоя сердцевины волокон | 80 мкм - 150 мкм | |
| Покрытие свариваемого волокна | зажим для оболочки световода | диаметр покрытия: макс. 3 000 мкм |
| длина зачистки волокна: 5 мм - 16 мм | ||
| Параметры сваривания волокон | типичные потери при сварке | ITU-T G.652: 0.02 дБ в среднем |
| ITU-T G.651: 0.01 дБ в среднем | ||
| ITU-T G.653: 0.04 дБ в среднем | ||
| ITU-T G.655: 0.04 дБ в среднем | ||
| ITU-T G.657: 0.02 дБ в среднем | ||
| время сварки | режим SM FAST: 7-9 с в среднем | |
| режим AUTO: 14-16 с | ||
| Совместимые КДЗС | тип | термоусадочный рукав |
| длина | макс. 66 мм | |
| диаметр | макс. 6.0 мм (до усадки) | |
| Параметры работы КДЗС | время термоусадки | 9-10 сек КДЗС <60 мм |
| 13-15 сек для КДЗС 60 мм | ||
| Проверка механической прочности места сварки | растягивающее усилие 2.0 Н | |
| Ресурс электродов | приблизительно 5 000 циклов | |
| Габариты (Ш × Г × В) | 170 × 173 × 150 мм | |
| Вес | 2.8 кг (с батареей) | |
| Условия окружающей среды | температура | рабочая: -10°C - +50°C |
| хранения: -40°C - +80°C | ||
| относительная влажность | рабочая: 0% - 95% без конденсации | |
| хранения: 0% - 95% без конденсации | ||
| высота над уровнем моря | макс. 5 000 м | |
| Сетевой адаптер | вход | AC 100 - 240 В, 50/60 Гц, макс. 1,5 А |
| Батареи | тип | перезаряжаемая литий-ионная |
| выход | приблизительно DC 14,4 В / 6,380 мАч | |
| емкость | около 300 циклов сварки и термоусадки | |
| температура | заряда: 0°C - 30°C | |
| хранения: -20°C - +30°C | ||
| срок службы | около 500 циклов перезарядки | |
| Дисплей | ЖК-монитор | 5-дюймовый TFT с сенсорным экраном |
| увеличение оптоволокна | от 200 до 300x | |
| Подсветка | V-образные канавки | светодиодная лампа |
| Интерфейсы | ПК | USB2.0 Mini B |
| внешняя светодиодная лампа | USB2.0 A около DC 5 В, 500 мА | |
| стриппер | разъем Mini DIN 6 pin DC 12 В, макс. 1 А | |
| беспроводной | Bluetooth 4.1 LE | |
| Хранение данных | режим сварки | 100 режимов |
| режим термоусадки | 30 режимов | |
| результаты сварки | 20 000 результатов | |
| изображения сварки | 100 изображений | |
| Резьбовое отверстие для штатива | 1/4-20UNC | |
| Прочие характеристики | автоматические функции | выбор режима сварки с помощью анализа типа волокна |
| калибровка мощности разряда | ||
| ветрозащитная крышка: открыта / закрыта | ||
| зажим для оболочки световода: открыт | ||
| крышка нагревателя: открыта/закрыта | ||
| зажим нагревателя: открыт/закрыт | ||
| руководство | видеоинструкции и руководство пользователя в формате PDF | |
| зажим для оболочки световода | простая и быстрая установка гильзы с использованием зажима | |
| электрод | легко заменить без использования инструментов | |
Руководство пользователя
Загрузить руководство пользователя для Fujikura 90S+ (англ.).

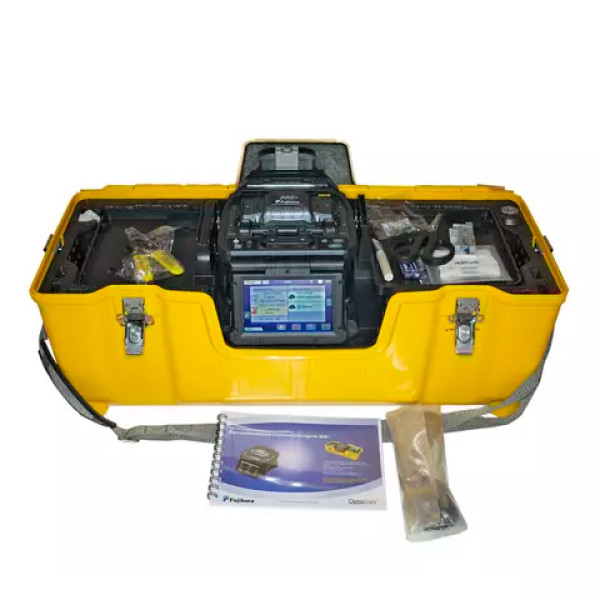

Комплектация
- Сварочный аппарат для оптоволокна Fujikura 90S+ — 1 шт.
- Батарея (BTR-15) — 1 шт.
- Сетевой адаптер (ADC-20) — 1 шт.
- Кабель питания (ACC-14, 15, 16 или 17) — 1 шт.
- USB-кабель (USB-01) — 1 шт.
- Ремень для сварочного аппарата (ST-02) — 1 шт.
- Запасные электроды (ELCT-16B) — 1 компл.
- Держатель волокна (SP-03) — 1 компл.
- Кейс для переноски (CC-39) — 1 шт.
- Поддон для деталей (левый) (WT-09L) — 1 шт.
- Поддон для деталей (правый) (WT-09R) — 1 шт.
- Пластина JP-09 — 1 шт.
- Винт для штатива (TS-03) — 1 шт.
- Ремень для переноски набора (ST-03) — 1 шт.
- Бутылочка для жидкости (AP-02) — 1 шт.
- Краткое информационное руководство (QRG-02-E, C или J) — 1 шт.
- Стриппер для одиночного волокна (SS-03 or SS-01) — 1 шт.
- Скалыватель оптических волокон (CT-08) — 1 шт.
- Контейнер для остатков сколотого волокна (FBD-05) — 1 шт.
- Площадка для установки волокон с прижимной пластинкой (AD-10-M24) — 1 шт.
- Кейс для скалывателя (CC-37) — 1 шт.
- Шестигранный ключ (HEX-01) — 1 шт.
Обратите внимание! Меню сварочного аппарата доступно только на английском языке!
